              首頁 > 隔膜壓力儀表系列(36) > 隔膜壓力儀表

              隔膜壓力儀表

              • 隔膜壓力儀表

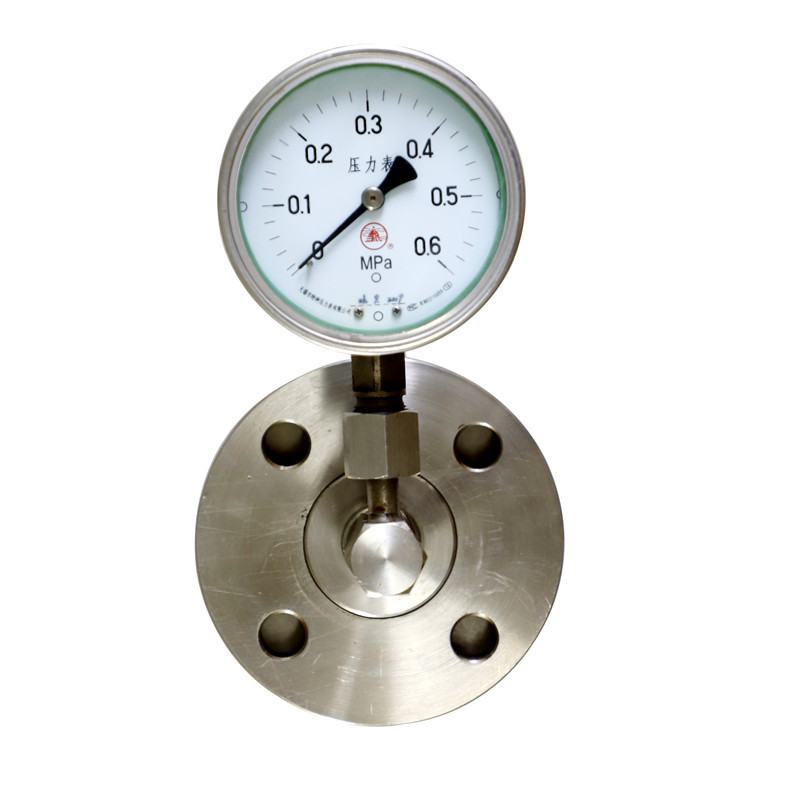

              • 法蘭連接隔膜壓力表

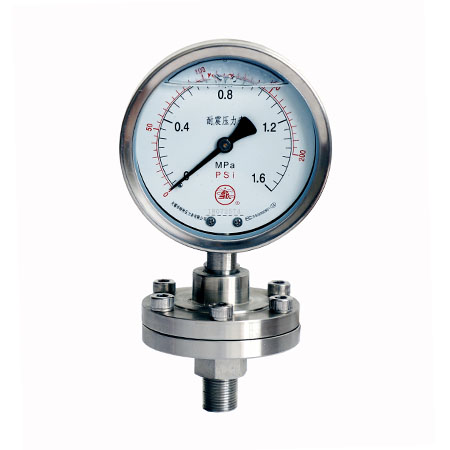

              • 螺紋連接隔膜壓力表
              • 襯四氟隔膜壓力表
              • 產品名稱:

                隔膜壓力儀表
              • 型號:

                Y-60/75/100/150ML(MF,MG,MK,MN,MZ,MS)
              • 價格:

                電話聯系0510-82730027
              • 最小起訂量:

                1

              產品摘要:

              耐震隔膜壓力儀表,不銹鋼隔膜壓力儀表,真空隔膜壓力儀表,電接點隔膜壓力儀表,四氟隔膜壓力表,全塑隔膜壓力表,法蘭式隔膜壓力表,螺紋連接隔膜壓力表、工字法蘭隔膜壓力表、電接點隔膜壓力表、PP隔膜壓力表、耐高溫隔膜壓力表、衛生型隔膜壓力表、衛生型卡箍式隔膜壓力表、衛生型螺母式隔膜壓力表、電接點隔膜壓力表、真空隔膜壓力表、氨用隔膜壓力表、防爆隔膜壓力表、防腐隔膜壓力表、衛生型隔膜壓力表、法蘭連接隔膜壓力表、螺紋連接隔膜壓力表、耐震隔膜壓力表、差動遠傳隔膜壓力表、探入式隔膜壓力表、全不銹鋼隔膜壓力表......本公司可根據用戶需要,設計、制造特殊用途的隔膜壓力表產品,歡迎來人來電、來函洽談!


              產品描述

              隔膜壓力表Y-60/75/100/150ML(MF,MG,MK,MN,MZ,MS)

              隔膜壓力表采用間接測量結構,用隔離膜片將被測介質與敏感元件隔開,適用于測量強腐蝕、高溫、高粘度、易結晶、易凝固、有固體浮游物的介質壓力以及必須避免測量介質直接進入通用型壓力儀表和防止沉淀物積聚且要易清洗的場合。隔離膜片有多種材料,以適應各種不同腐蝕性介質。儀表適用于化學工業、化纖、合成纖維、石油、染化、制堿等工業,并有各種材質的隔離膜片及各種接口形式以供不同的工礦條件選用。

              隔膜壓力表型號命名規則:



              隔膜壓力表構成示意圖:



              隔膜壓力表技術參數:



              功能表頭

              各型壓力儀表

              精度等級(%)

              1.0;1.6;2.5;0.5

              測量范圍(Mpa)

              -0.1~0;-0.1~0.15;-0.1~0.3;-0.1~0.5;-0.1~0.9;

              -0.1~1.5;-0.1~2.4;0~0.1;0~0.16;0~0.25;0~0.4;0~0.6;0~1.0;0~1.6;0~2.5;0~4.0;0~6.0;0~10;0~16;0~25;0~40;

              接口形式

              螺紋式;法蘭式;螺栓式;螺母式;卡箍快裝式;工字法蘭式

              執行標準

              JB/T8624-1997

              隔膜片材質

              316;哈氏合金C;蒙乃爾合金;,鉭合金(Ta),氟塑料(PTFE)

              隔離器材質

              304SS;316L;氟塑料(PTFE)

              密封圈材質

              氟塑料(PTFE)

              密封液

              硅油、植物油

              溫度影響

              在使用溫度偏離20℃±5℃時,溫度附加誤差≤0.1%/℃。

              液位差

              密封液比重×液位差值

              隔膜壓力表結構原理

              隔離膜片在被測介質壓力作用下產生變形,密封液受壓后,形成一個相當于P的壓力,傳導至壓力儀表,再有儀表顯示被測介質壓力值。

              隔膜壓力表為組合型產品,有三部分組成:

              上面為功能型表頭,可以選用不同功能的表頭,達到指示或者控制的目的。

              中間為連接器,以適應不同介質的工作溫度和安裝位置要求。

              下面為隔離器部分,隔離器有多種接口形式,滿足不同工藝連接的需要;同時隔離膜片有多種材質,滿足不同腐蝕性介質的壓力測量。

              隔離器接口型式及尺寸:

                螺紋接口型:(ML



              測量上限MPa

              螺紋連接

              D

              C

              M

              0.1~0.4

              118

              25

              20×1.5
              (G3/8 in)
              (G1/2 in)
              (NPT1/2 in)

              0.6~16

              87

              25

              25~40

              92

              27



              工型法蘭型:(MG



              測量上限MPa

              管子通徑
              DN

              法蘭連接

              螺孔

              L

              D

              K

              d

              B

              c

              f

              0.1~1.6

              20

              105

              75

              58

              18

              16

              2

              14

              25

              115

              85

              68

              25

              16

              2

              14

              2.5~4

              20

              105

              75

              58

              18

              16

              2

              14

              25

              115

              85

              68

              25

              16

              2

              14



                        ML型                                 MG型

              敞開式突面法蘭型:(MF



              測量上限
              MPa

              管子通徑
              DN

              法蘭連接

              螺孔L

              D

              K

              d

              B

              c

              f

              0.16-1.6

              32

              140

              100

              78

              31

              16

              2

              18

              40

              150

              110

              88

              38

              16

              3

              18

              50

              165

              125

              102

              49

              18

              3

              18

              2.5,4.0

              32

              140

              100

              78

              31

              18

              2

              18

              40

              150

              110

              88

              38

              18

              3

              18

              50

              165

              125

              102

              49

              20

              3

              18

              6.3

              32

              155

              110

              78

              31

              24

              2

              22

              40

              170

              125

              88

              37

              24

              3

              22

              50

              180

              135

              102

              47

              26

              3

              22

              10

              32

              155

              110

              78

              31

              24

              2

              22

              40

              170

              125

              88

              37

              26

              3

              22

              50

              195

              145

              102

              45

              28

              3

              26





              螺栓接口型:(MZ                               螺母接口型:(MN





              卡式接口:MK
                   隔膜及卡套材料:316
                  密封圈材料:硅橡膠



              全塑工形法蘭:MS
                      材料:聚四氟乙烯





              測量上限

              MPa

              管子通徑

              DN

              法蘭連接

              D

              K

              d

              L

              0.16~1.6

              20

              90

              65

              48

              11

              25

              100

              75

              58

              11

              1.0~2.5

              20

              105

              75

              56

              14

              25

              115

              85

              65

              14



              連接器型號及尺寸





              使用與訂貨須知:

                    儀表工作環境應無腐蝕性氣體。
                     不得拆卸或更換已配置的儀表,以免填充液外泄影響性能。訂貨請說明配置儀表名稱、型號、測量上限、精確度及連接管型式、軟管長、隔離器接口型式、隔離器接口材料、隔膜材料,以及法蘭配接管子通徑、標準代號等。如要求配置其它型式儀表,請另行詳細說明。
                    公司也可按用戶要求定制進口設備配套隔膜壓力表。

              資料來源于http://www.wxcqcy.com提供
