              首頁 > 膜片壓力儀表系列(2) > 膜片壓力儀表

              膜片壓力儀表

              • 膜片壓力儀表
              • 產品名稱:

                膜片壓力儀表
              • 型號:

                YP-100/150L(F)-Z
              • 價格:

                電話聯系0510-82730027
              • 最小起訂量:

                1

              產品摘要:

              耐震膜片壓力表內部充灌阻尼液和配套緩沖裝置,具有良好的耐震性能。在被測介質的壓力有強烈脈沖變化或壓力沖擊和在生產工藝中經常突然卸荷的場合,以及環境震動較大的場所中,耐震膜片壓力表都能穩定進行測量。本公司可根據用戶需要,設計、制造特殊用途的耐震膜片壓力表產品,歡迎來人來電、來函洽談!


              產品描述

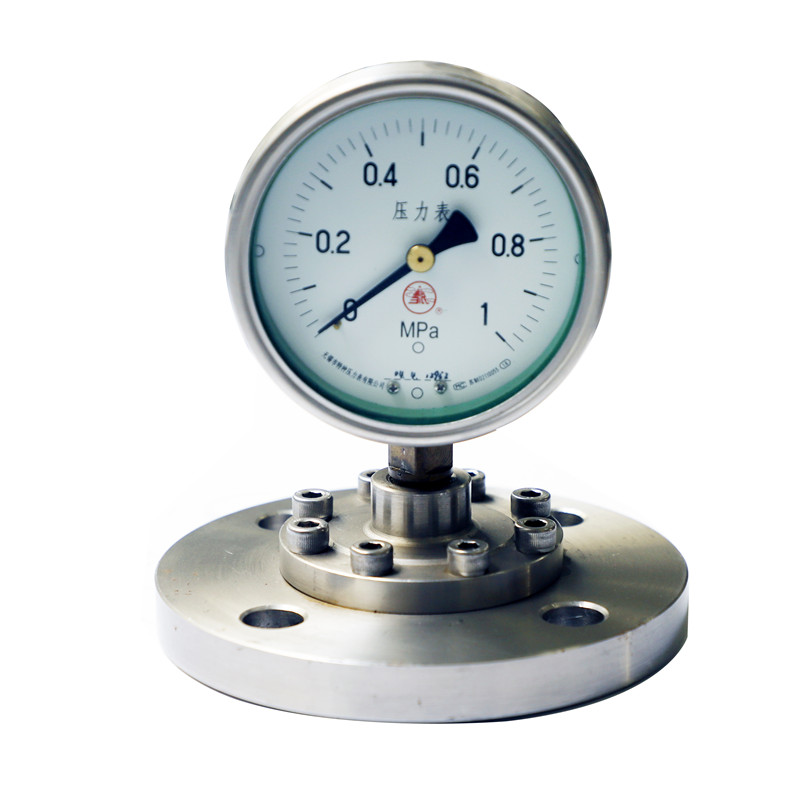

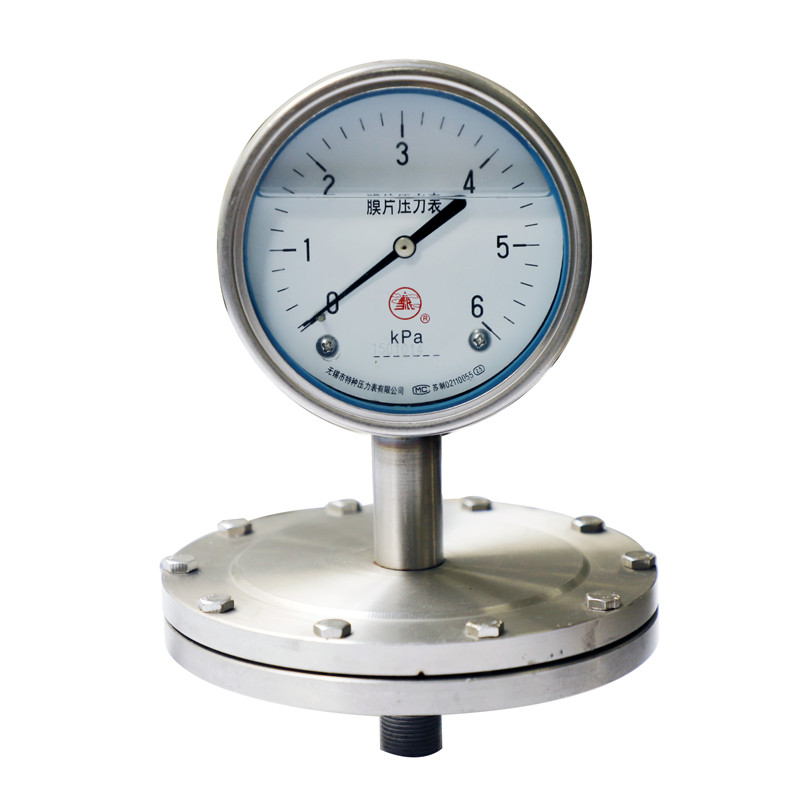

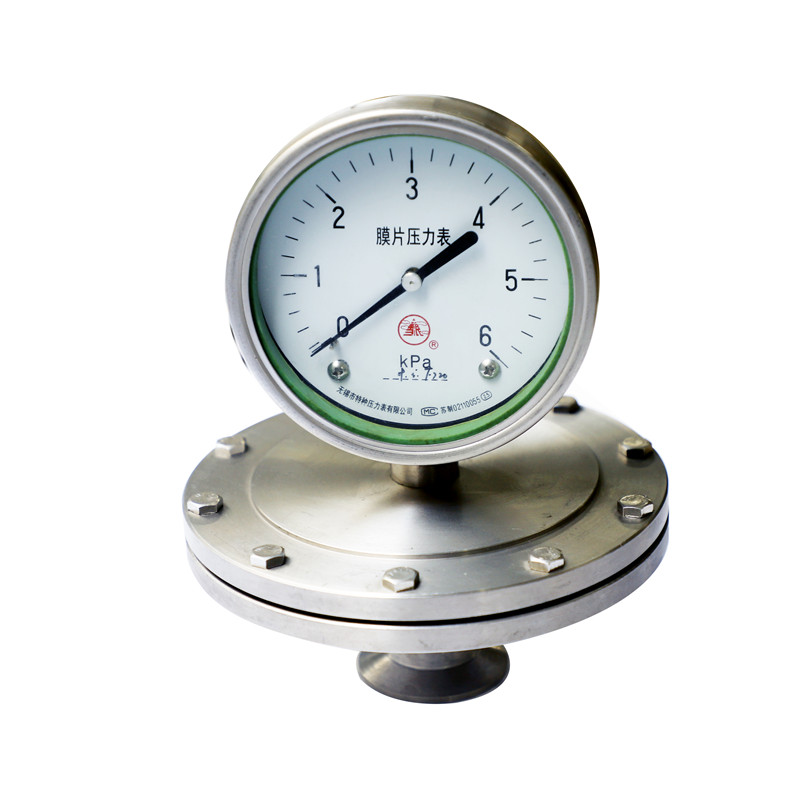

              耐震膜片壓力表YP-100/150L(F)-Z

                      耐震膜片壓力表內部充灌阻尼液和配套緩沖裝置,具有良好的耐震性能。在被測介質的壓力有強烈脈沖變化或壓力沖擊和在生產工藝中經常突然卸荷的場合,以及環境震動較大的場所中,耐震膜片壓力表都能穩定進行測量。

                      主要用于化學、石油、紡織工業對氣體、液體微小壓力的測量,尤其適用于腐蝕性強、粘稠介質(非凝固非結晶)的微小壓力測量。

              耐震膜片壓力表型號命名:



              耐震膜片壓力表技術參數:



              型號

              名稱

              外形

              尺寸

              測量范圍

              精度

              YP-100F-Z

              法蘭連接耐震膜片壓力表

              圖二

              (表二)

              0-0.06;0-0.1;0-0.16;0-0.25;0-0.4;0-0.6;0-1.0;0-1.6;0-2.5;-0.1-0;-0.1-0.06;-0.1-0.15;

              -0.1-0.3;-0.1-0.5;-0.1-0.9;

              -0.1-1.5;-0.1-2.4MPa

              2.5%

              YP-150F-Z

              YP-100L-Z

              耐震膜片

              壓力表

              圖一

              (表一)

              YP-150L-Z

              YP-100L1-Z

              耐腐膜片

              微壓表

              圖一

              (表一)

              0-1.6;0-2.5;0-4;0-6;0-10;0-16;0-25;0-40;0-60;-1.6-0;-2.5-0;-4-0;-6-0;-10-0;-16-0;-25-0;-40-0;-60-0;-0.8-0.8;-1.2-1.2;-2-2;-3-3;-5-5;-8-8;-12-12;-20-20;-30-30KPa

              YP-150L1-Z

              YP-100F1-Z

              法蘭連接耐震膜片微壓表

              圖三
              (表三)

              YP-150F1-Z

              儀表執行標準:Q/320211 DGH07-2001
              儀表外殼防護等級:IP64
              耐震膜片壓力表及耐腐耐震膜片壓力表的抗工作環境性能為GB4439所規定的V.H.4級。
              耐震膜片壓力表、耐腐耐震膜片壓力表:灌充液為甘油時-5℃~55℃,灌充液為硅油時-25~55℃。

              主要零件材料:



              儀表名稱

              膜片壓力表
              耐震膜片壓力表

              耐腐膜片壓力表
              耐腐耐震膜片壓力表




              膜片

               3J1, 316L

              316L,襯聚四氟乙烯

              外殼

               1Cr18Ni9

               1Cr18Ni9

              法蘭

              45鋼

                1Cr18Ni9,316L,襯聚四氟乙烯

              接頭

              HPb59-1黃銅

                1Cr18Ni9,316L,襯聚四氟乙烯



                外形尺寸:

              螺紋連接型外形尺寸見表一:



              型號

              外形尺寸mm

              D1

              D2

              L1

              L2

              SW

              M

              YP-100L-Z

              110

              97.5
              (YP-100L1, YP-150L1
              微壓:165)

              135

              20

              27

              20X1.5
              (G1/2A,R1/2)

              165

              YP-150L-Z

              160

              160

              190

              圖一

              法蘭連接型外形尺寸見表二:



              型號

              測量上限MPa

              管子通徑DN

              法蘭連接

              螺孔
              L

              D

              K

              d

              B

              H

              c

              f1

              YP-100F-Z
              YP-150F-Z

              0~0.1

              0~1.6

              32

              140

              100

              78

              31

              50

              16

              2

              18

              40

              150

              110

              88

              38

              50

              16

              3

              18

              50

              165

              125

              102

              49

              50

              18

              3

              18

              0~2.5

              32

              140

              100

              78

              31

              50

              18

              2

              18

              40

              150

              110

              88

              38

              50

              18

              3

              18

              50

              165

              125

              102

              49

              50

              20

              3

              18

              可按化工部HG;國標GB及日本JIS;美國ANSI等標準制造.

              圖二

              法蘭連接型外形尺寸見表三:



              型號

              測量范圍KPa

              管子通徑DN

              法蘭連接

              螺孔

              D

              K

              d

              B

              H

              c

              f1

              M

              H

              YP-100F1-Z
              YP-150F1-Z

              0-1.6~0-60

              20

              90

              65

              50

              26

              28

              10

              2

              10

              14

              25

              100

              75

              60

              33

              28

              10

              2

              10

              14

              32

              120

              90

              70

              39

              28

              10

              2

              12

              14

              40

              130

              100

              80

              46

              28

              10

              3

              12

              14

              可按化工部HG;國標GB及日本JIS;美國ANSI等標準制造

              圖三

              使用與訂貨須知:
              訂貨請說明名稱、型號、測量范圍,精確度等級及接口螺紋或通徑尺寸。
              特殊要求請詳細說明。

              資料來源于http://www.wxcqcy.com提供
